MIPI USB3 Frame Grabber پهنای باند داده قابل دسترسی است 5Gbps Dothinkey

MIPI USB3.0 تصویر گیرنده پهنای باند داده قابل دسترسی است 5Gbps

一.بررسی کلی محصول:

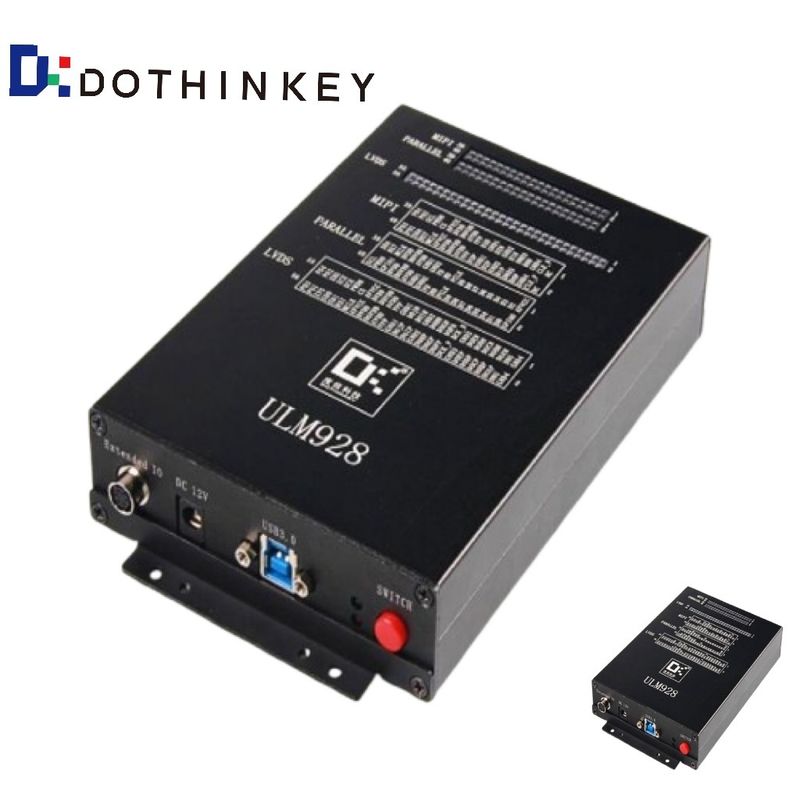

ULM928 یک راه حل آزمایشی جامع برای ارزیابی پیشرفته ماژول دوربین است.این پلت فرم همه کاره ترکیب گرفتن تصویر با سرعت بالا با قابلیت های اندازه گیری دقیق از طریق USB3.0 رابط، آن را ایده آل برای تلفن همراه، خودرو، و دوربین های نظارتی تست برنامه های کاربردی.

مشخصات فنی:

1. پشتیبانی از رابط:

1) سازگاری چند پروتکل: MIPI/DVP/HISPI/LVDS/SPI

2) پیکربندی کانال LVDS: 10 خط @ 600Mbps در هر کانال

3) پیکربندی کانال MIPI: 4 خط @ 1Gbps در هر کانال

4) پشتیبانی ساعت DVP: حداکثر فرکانس PCLK 200MHz

5)USB3.0: سرعت انتقال داده 5Gbps

2سیستم های اندازه گیری دقیق:

1) قابلیت رزولوشن 10nA

2) نظارت بر جریان پویا / حالت آماده

3) 45 کانال تشخیص موازی باز / کوتاه

4)جریان آزمون 15mA قابل تنظیم

5)برنامه گذاری آستانه سازگار

3مدیریت برق:

1)برنامه گذاری چند کانال:

2) 5 خروجی مستقل کم سر و صدا

3) پشتیبانی AFVCC/AVDD/DOVDD/DOVD (3.3V/500mA حداکثر)

4) گزینه های انعطاف پذیر VPP:

5) محدوده 2.5-5 ولت @ 500mA

6) محدوده 5-9 ولت @ 200mA

4مزایای کلیدی:

1) پوشش جامع رابط برای حداکثر سازگاری دستگاه

2)دقت اندازه گیری در سطح آزمایشگاهی برای تأیید کیفیت قابل اعتماد

3) پیکربندی های انعطاف پذیر قدرت برای نیازهای مختلف آزمایش

4)گرفتن داده های با سرعت بالا برای آزمایش تولید کارآمد

5) پارامترهای آزمایش قابل برنامه ریزی برای پروتکل ارزیابی سفارشی.

二استفاده از منبع برق DPS

ULM928 ارائه می دهد یک منبع تغذیه دیجیتال تنظیم پذیر با دقت بالا 5 کانال (DPS) با عملکردهای تشخیص جریان و محافظت از جریان بیش از حد
بله، لطفاً برای اطلاعات بیشتر به جدول مراجعه کنید
