Dothinkey USB3.0 سری کارت ضبط MIPI DVP HISPI LVDS و گیرنده فریم SPI

گیرنده تصویر سری Dothinkey USB3.0 از چندین پروتکل پشتیبانی می کند-MIPI، DVP، HISPI، LVDS و SPI

زنده بمونيم

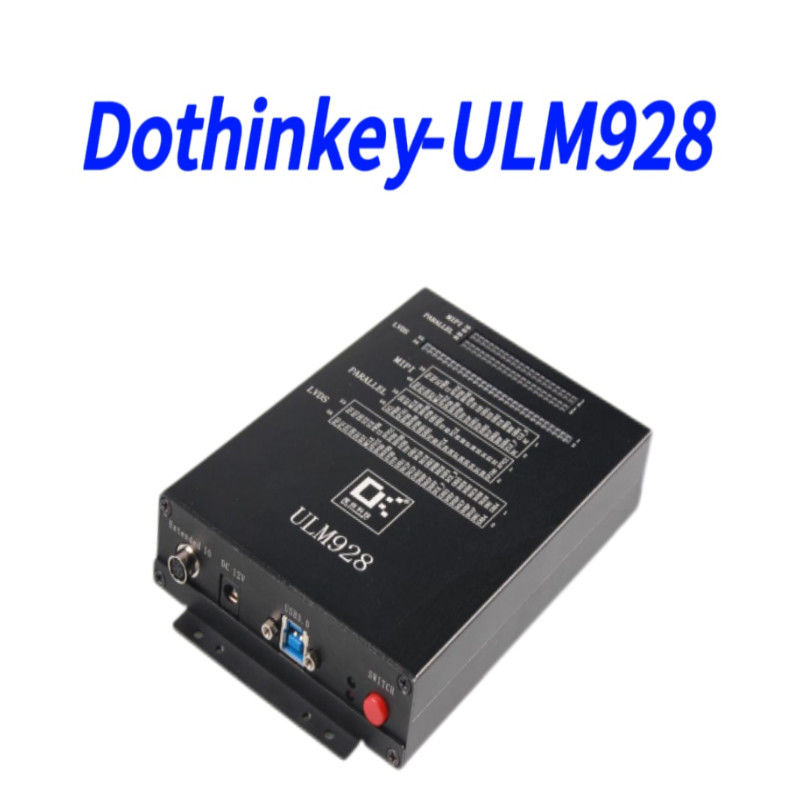

گیرنده تصویر ULM928 یک راه حل آزمایشی همه کاره است که برای ضبط تصویر با عملکرد بالا و ارزیابی سنسور طراحی شده است. دارای رابط USB 3.0 است، از پروتکل های متعدد پشتیبانی می کند،از جمله MIPI، DVP ، HISPI ، LVDS و SPI ، که آن را برای آزمایش دوربین های تلفن همراه ، خودرو و نظارت ایده آل می کند.

ویژگی های کلیدی

• انتقال اطلاعات با سرعت بالا:USB 3.0 (5Gbps) پردازش سریع تصویر را تضمین می کند.

• سازگاری چند رابط:از MIPI (4-lane @ 1Gbps) ، LVDS (10-lane @ 600Mbps) و DVP (200MHz PCLK) پشتیبانی می کند.

• مدیریت دقیق قدرت:پنج کانال برق کم سر و صدا قابل برنامه ریزی (تا 3.3V/500mA) برای تغذیه سنسور.

• تشخیص جریان پیشرفته:اندازه گیری با وضوح بالا (10nA) برای تجزیه و تحلیل جریان آماده و پویا.

• شناسایی خطای جامع:آزمایش 45 کانال باز / کوتاه با آستانه های سازگار برای تشخیص قابل اعتماد.

مزایا

a. برای تصویربرداری با سرعت بالا با یکپارچگی سیگنال قوی بهینه شده است.

ب. تحویل انرژی انعطاف پذیر (2.5V 9V) برای پاسخگویی به نیازهای مختلف سنسور.

c. دقت آزمایش بهبود یافته با تنظیمات ولتاژ / جریان قابل تنظیم.

d.قابلیت وسیعی برای دستگاه ها، تضمین اعتبار سنجی موثر ماژول.

مشخصات فنی تصویر و انتقال

1)سازگاری سنسور

a. محدوده ساعت MCLK-6MHz ~ 99MHz

b. دقت ساعت MCLK±0.1MHz

c. محدوده سطح SENSOR IO (پس از DOVDD) -1.3V ~ 3.3V

d. عرض باند LVDS-≥600Mbps/Lane

تعداد کانال های داده LVDS:1/2/4/8/10 لاین

f. عرض باند MIPI≥1Gbps/Lane

g.شمار کانال های داده MIPI1/2/4 خط

فرکانس ساعت PCLK200M HZ

شکل های تصویری پشتیبانی شدهRGB565/YUV422RAW8/RAW10/RAW12

j. پشتیبانی از فرمت RGB-RGB565

2) USB3.0 متریک

a.USB3.0 پهنای باند داده-5 گيگابايت در ثانیه

3) شاخص های فنی SENSOR I2C

a.سرعت ارتباطات I2C-100K/400K/1M
