MIPI Image Grabber Board با SPI 20MHz و جبران کلوین

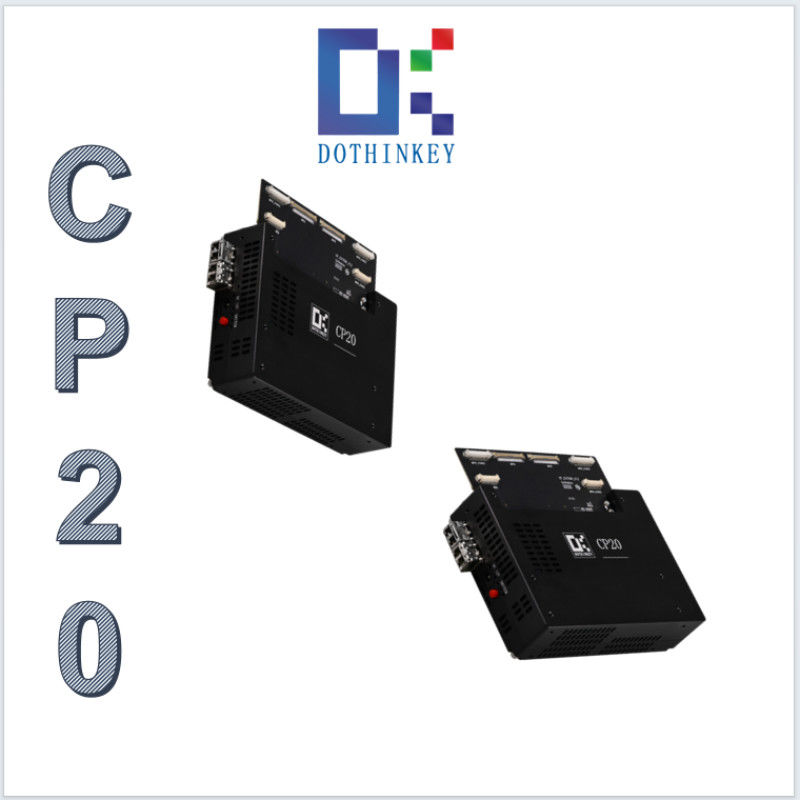

CP20 Frame Grabber Board با SPI 20MHz و جبران کلوین

ویژگی ها:

1رابط تصویربرداری دوگانه MIPI D/C-PHY
دریافت تصویر دو کانال با سرعت بالا مطابق با استانداردهای MIPI D-PHY و C-PHY، پشتیبانی از ادغام یکپارچه با سنسورهای تصویر پیشرفته.
2. 2×5 منبع برق حسگر قابل برنامه ریزی
10 ریل ولتاژ قابل تنظیم مستقل (به عنوان مثال 2.2V، 1.8V) برای سفارشی سازی دقیق قدرت سنسور، امکان سازگاری چند سنسور.
3. تشخیص جریان چند مقیاس (mA/μA/nA)
اندازه گیری جریان با دقت بالا در میان میلی آمپر، میکرو آمپر و نانو آمپر، ایده آل برای توصیف سنسور با قدرت بسیار پایین.
4. ماتریس آزمون 66 کانال باز/کوتاه (OS)
اعتباربخشی جامع اتصال با 66 کانال آزمایش، اطمینان از یکپارچگی سیگنال در آرایه های سنسور با چگالی بالا.
5. پیکربندی ID محصول پویا
برنامه ریزی شناسایی دستگاه در پرواز برای ردیابی و مدیریت در سطح سیستم در محیط های تولید خودکار.
6رابط اندازه گیری آنالوگ
ورودی مستقیم برای سیگنال های آنالوگ خارجی ( ولتاژ / جریان) ، تسهیل تشخیص کمکی و نظارت بر پارامترهای محیطی.
7. نظارت بر ريل برق در زمان واقعي
اندازه گیری ولتاژ مستمر بر روی ریل های تغذیه سنسور با دقت ±0.5٪، برای ثبات در برنامه های مهم ماموریت ضروری است.
8تکنولوژی تعویض از راه دور کلوین
جبران مقاومت خط فعال از طریق حسگر کلوین 4 سیم، از بین بردن خطاهای افت ولتاژ در انتقال قدرت در مسافت های طولانی

طرح:

ابعاد:

مشخصات محصول CP20:
