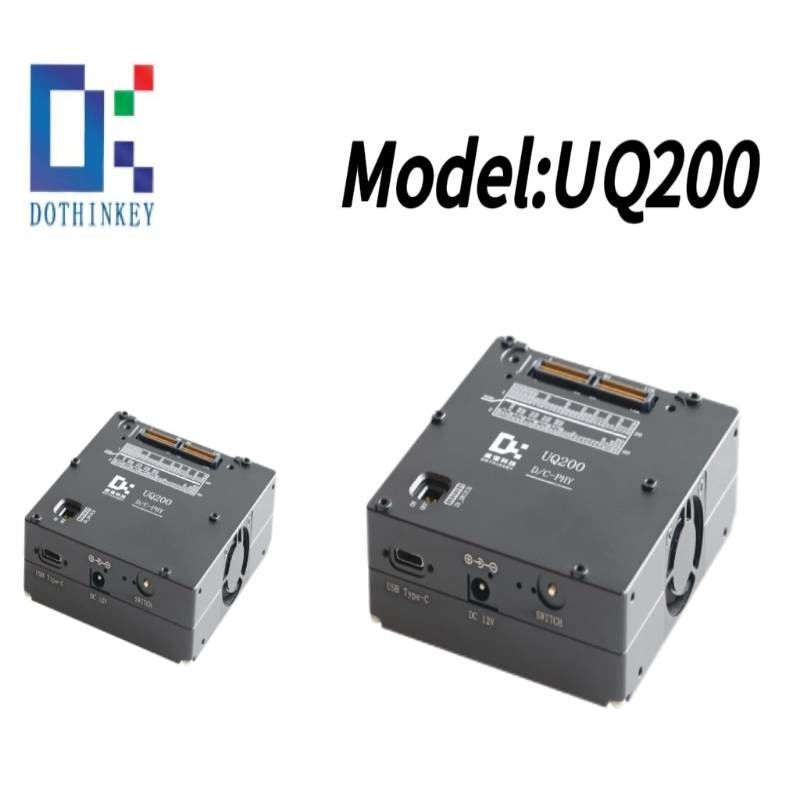

UQ200 Dothinkey برای دوربین تلفن همراه کارت ضبط سرعت بالا MIPI

برنامه UQ200 برای دوربین تلفن همراه، سرعت بالا MIPIC-PHY.

1مشخصات اتصال زمینی
سنسور تصویربرداری UQ200 شامل دامنه های زمینی دوگانه (AGND و DGND) است. در هنگام اجرای یک طرح زمینی یکپارچه، هر دو AGND و DGND ممکن است یک اتصال مشترک به ترمینال زمینی سنسور داشته باشند.

2پیکربندی رابط.I2C
مقاومت های کششی قابل برنامه ریزی یکپارچه (منتخب 560Ω، 1.5kΩ، یا 4.7kΩ؛ پیش فرض کارخانه 1.5kΩ) در خطوط I2C ارائه شده است، که به DOVDD اشاره دارد.مقاومت کشش را می توان به صورت پویا از طریق کنترل نرم افزار تنظیم کرد.

3رابط قابل برنامه ریزی.GPIO
هر GPIO دارای قابلیت های قابل تنظیم نرم افزاری است و شامل کشش 4.7kΩ به DOVDD است. این پین ها از سفارشی سازی خاص برنامه ها از طریق تنظیمات I / O قابل برنامه ریزی پشتیبانی می کنند.

4ملاحظات اساسی سیستم
این ترمینال که به طور انحصاری برای توزیع برق محیطی طراحی شده است (سلطه زمین سیستم) باید از شبکه زمین حسگر جدا باشد تا توانایی مناسب آزمایش باز/کوتاه را حفظ کند.

5. مدیریت پین محفوظ
این پین ها برای استفاده داخلی از سیستم اختصاص داده شده اند و شامل مسیریابی داخلی اختصاصی هستند. این پین ها را در حالت غیر متصل نگه دارید - باید از اتصال خارجی یا کوتاه بین پین جلوگیری شود.

6نمودار توصیف رابط ماژول محصول
