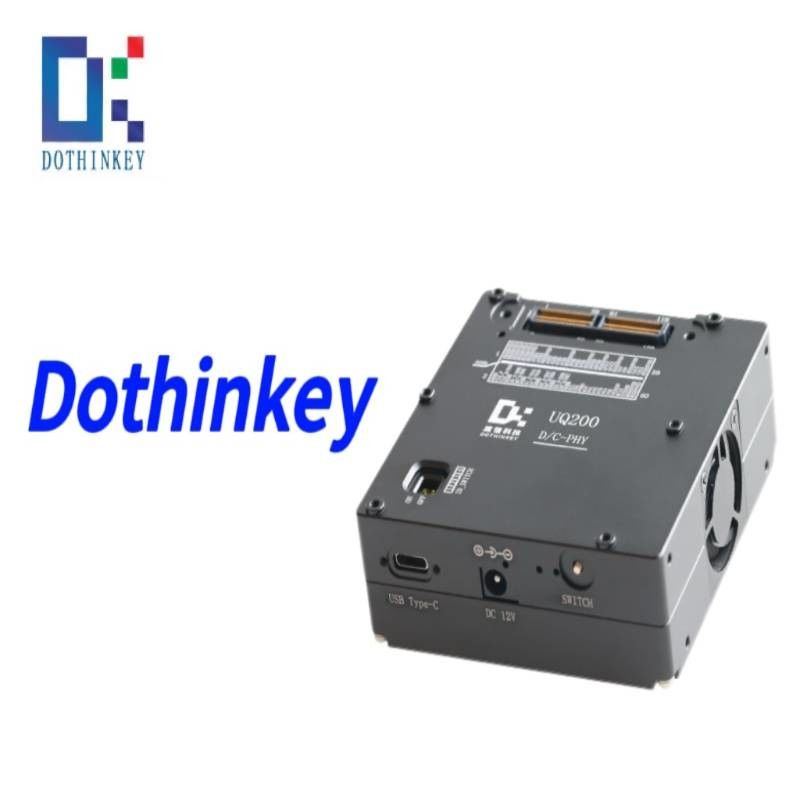

Dothinkey High Speed Image Grabber UQ200 USB3.0 سری MIPI فریم گیرنده

Dothinkey High Speed Image Grabber سری USB3.0

1درخواست

برای تست دوربین C-PHY با سرعت بالا. رفع عیب C-PHY با سرعت بالا، تأیید و آزمایش.

1) سرعت انتقال

حداکثر سرعت انتقال 750MB/s
C-PHY 3.5GSps/Trio
D-PHY 2.5Gbps/Lane
انتقال USB3.1

2.راهنمای طراحی

1) دستورالعمل های اتصال GND
سنسور تصویر سری UQ200 دو نوع GND (AGND و DGND) را فراهم می کند. اگر GND سنسور تقسیم نشده باشد ، AGND و DGND می توانند به طور مشترک به پین GND سنسور متصل شوند.

2) پیکربندی مقاومت کشش I2C
پین های I2C دارای مقاومت های داخلی قابل برنامه ریزی (4.7KΩ، 1.5KΩ و 560Ω گزینه ها، پیش فرض 1.5KΩ) هستند که به DOVDD کشیده می شوند. کاربران می توانند مقاومت را از طریق توابع نرم افزاری در صورت نیاز پیکربندی کنند.

3) پیکربندی عملکرد GPIO
پین های GPIO از پیکربندی کاربردی انعطاف پذیر پشتیبانی می کنند، با مقاومت کشویی داخلی 4.7KΩ به DOVDD. کاربران می توانند عملکرد خود را از طریق نرم افزار بر اساس نیازهای برنامه تعریف کنند.

4) اقدامات احتیاطی GND در سطح سیستم
این پین برای منبع برق محیطی (GND سطح سیستم) اختصاص داده شده است و نباید به طور مستقیم به GND سنسور متصل شود. انجام این کار ممکن است عملکرد آزمایش Open/Short (OS) را مختل کند.

5) دستکاری پین محفوظ
این پین برای استفاده داخلی اختصاص داده شده و دارای اتصال داخلی ویژه ای است. آن را با سایر پین ها کوتاه نکنید یا اتصال خارجی ایجاد نکنید.

3نمودار توزیع رابط خارجی

4. UQ200 چشم انداز اصلي
