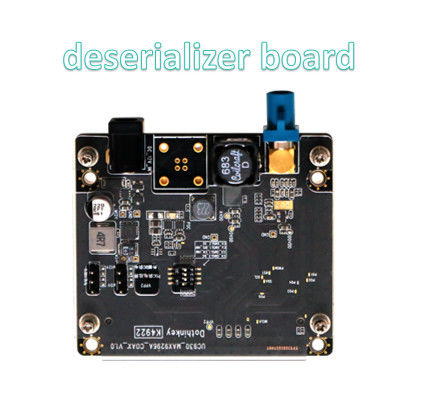

fpd link iii deserializer MIPI

1سیستم تغذیه POC

این صفحه رمزگشایی ازمنبع برق VPP2در این حالت، هیچ آداپتور قدرت خارجی مورد نیاز نیست، زیرا می تواند به طور مستقیم از طریق سیستم آزمایش تغذیه شود، که روند اتصال دستگاه را ساده می کند.

راه حل اختیاری منبع برق خارجی:

• در صورت نیاز به منبع برق مستقل، لطفا از یکآداپتور برق 12V/1A DCمتصل به سوکت دی سی در هواپیما.

• ولتاژ خروجی را از طریق سرپوش پرتابی داخل دستگاه انتخاب کنید:

  • موقعیت A:خروجی 12 ولت DC

  • موقعیت B:خروجی 5 ولت DC

• یادداشت: اطمینان حاصل کنید که سیستم قبل از تغییر حالت قدرت خاموش شده است تا از خطرات مدار کوتاه جلوگیری شود.

2.مشخصات قدرت تراشه هسته ای

تراشه رمزگشایی MAX9296A نیاز به دقتچهار منبع برق مستقل، که همه آنها باید توسط جعبه آزمایش ارائه شوند و به شدت با پارامترهای زیر مطابقت داشته باشند:

الزامات عملیاتی حیاتی:

• قبل از روشن کردن تمام ولتاژ های منبع برق را با یک مولتی متر بررسی کنید.

• وقتي که سيستم برق داره، پلتفرم هاي قدرت رو تنظیم نکن.

• ولتاژ فراتر از حد ممکن است باعث آسیب دائمی به تراشه شود.

3.مشخصات فنی رابط

هیئت مدیره یک راه حل اتصال درجه صنعتی را اتخاذ می کند:

• رابط فیزیکی: 44-پین دو ردیف پن سر (2.54mm پچ استاندارد)

• پروتکل سیگنال: کاملا با استاندارد MIPI CSI-2 مطابقت دارد

• دستگاه های سازگار: مناسب برای طیف گسترده ای از محصولات جعبه آزمایش ما

• طراحی حفاظت:

  • درجه بندی حفاظت از ESD: تخلیه تماس ±8kV

  • گره های طلایی تضمین اطمینان طولانی مدت تماس
