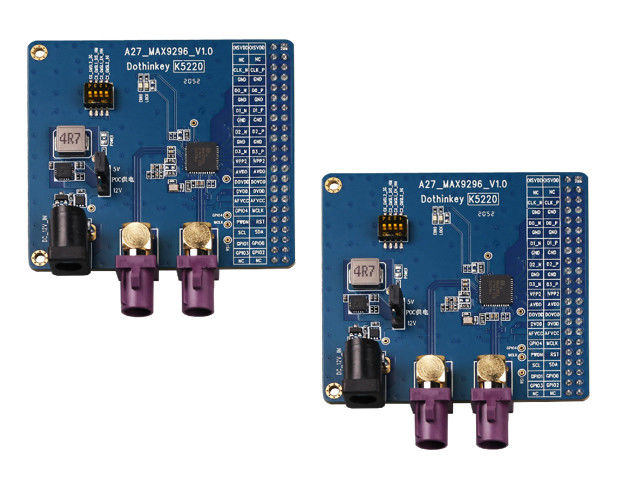

fpd link iii deserializer MIPI

1طرح منبع برق POC منبع برق دو حالت (منتخبی از طریق J6): منبع برق سوکت DC: یک آداپتور قدرت خارجی 12V / 1A مورد نیاز است.انتخاب خروجی 12 ولت یا 5 ولت از طریق J5 jumper (به طور پیش فرض در کارخانه به 5 ولت تنظیم شده است تا از سوختن ماژول مورد آزمایش جلوگیری شود). منبع تغذیه اتاق آزمایش: هیچ منبع تغذیه خارجی مورد نیاز نیست و منبع تغذیه مستقیماً از جعبه آزمایش است. ولتاژ POC از طریق پیکربندی AP تنظیم می شود (J5 شکست می خورد).جعبه آزمایش UC930 از خروجی های تنظیم شده از 4V تا 18V پشتیبانی می کند..

2. MAX9296 نیاز به منبع تغذیه چیپ چهار منبع تغذیه از اتاق آزمایش مورد نیاز است: AFVCC و DVDD: ثابت 1.2V (باید با پیکربندی AP قفل شود). AVDD: ثابت 1.8 ولت (تعداد AP قفل شده). DOVDD: از تنظیم انعطاف پذیر 1.8V3V پشتیبانی می کند. توجه: قبل از روشن شدن ، پیکربندی ولتاژ را تأیید کنید تا از آسیب به تراشه جلوگیری شود.

3. توضیحات API مخصوص 2.54mm pitch 44PIN دو ردیف پین، سازگار با رابط استاندارد صندوق آزمایش MIPI.

4. MAX9296 یادداشت های سازگاری از نظر نظری، GMSL1 / GMSL2 چندین سریالیزه کننده پشتیبانی می شود، اما گروه پارامتر ثبت مربوطه باید با توجه به مدل جفت شده پیکربندی شود.

5. مشخصات استفاده از سوئیچ DIP سوئیچ مستقل 4 موقعیت DIP: هر فرد با یک عملکرد سخت افزاری مطابقت دارد. قوانین: تنها یک نفر اجازه دارد در یک زمان به ON تنظیم شود. پس از اصلاح,بايد دوباره روشنش کني تا اثر بذاره
