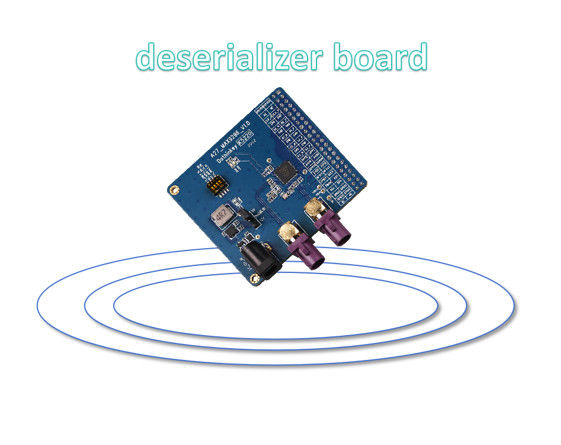

صفحه TI MIPI

1. گزینه های منبع برق POC

• دو حالت (به انتخاب J6):

  • سوکت DC:

    • نیاز به خارجآداپتور 12V/1A.

    • استفادهJ5برای انتخاب12 ولت یا 5 ولتبرای قدرت POC (پیش فرض کارخانه:5 ولتبرای محافظت از ماژول های مشتری).

  • منبع برق جعبه آزمایش:

    • هیچ آداپتور خارجی لازم نیست.

    • ولتاژ POC از طریقتنظیمات AP(J5 معلول)

    • برایجعبه آزمایش UC930محدوده POC:4 ولت 18 ولت.

2. MAX9296 منبع برق تراشه

• چهار ریل قدرت (باید توسط جعبه آزمایش تامین شود):

  • AFVCC و DVDD:ثابت در1.2V(تعداد آپ)

  • AVDD:ثابت در1.8 ولت(تعداد آپ)

  • د.و.د.د:قابل تنظیم (1.8V ∙3.3Vدر صورت لزوم)

• هشدار:مطمئن شوید که ولتاژ به درستی تنظیم شده استقبل از روشن شدنتا از آسیب به تراشه جلوگیری کنیم.

3. رابط

• هدر دو ردیف 44 پین (2.54mm pitch)برای سازگاری رابط MIPI با جعبه های تست.

4. MAX9296 انعطاف پذیری جفت گیری

• حمایتسریالیزه کننده های GMSL1/GMSL2اما نیاز دارهپیکربندی های مختلف رژستربرای هر مدل سریالیزه کننده

5. تنظیمات سوئیچ DIP

• سوئیچ DIP 4 در 1:هر سوئیچ یک عملکرد سخت افزاری منحصر به فرد را کنترل می کند.

• قوانین:

  • فقطيک سوئيچميتونه بهروشندر یک زمان.

  • دوباره به تخته برق اضافه کنپس از تغییر تنظیمات DIP برای اعمال تغییرات.

توصیه های کلیدی:

• بررسيالزامات ولتاژ POCاز ماژول مورد آزمایش قبل از انتخاب حالت قدرت.

• دوباره چک کنتنظیمات قطار قدرت MAX9296در پیکربندی AP برای جلوگیری از آسیب.

• دستورالعمل های DIP را دنبال کنید تا از تعارض در آغاز ثبت جلوگیری کنید.
