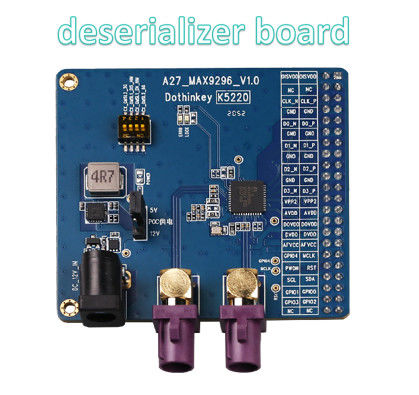

دستگاه deserializer GMsl MIPI

(1) در مورد منبع تغذیه POC: صفحه دکودر می تواند دو حالت منبع تغذیه از سوکت DC یا جعبه آزمایش را برای منبع تغذیه POC (به وسیله J6 انتخاب شده) استفاده کند، که در آن هنگامی که منبع تغذیه سوکت DC انتخاب می شود،صفحه رمزگشایی نیاز به اتصال یک آداپتور برق 12V/1A به صورت جداگانه دارد.، و سپس 12 ولت یا 5 ولت را به عنوان منبع تغذیه POC از طریق J5 انتخاب کنید؛ هنگام انتخاب منبع تغذیه برای اتاق آزمایش،صفحه رمزگشایی نیاز به یک منبع تغذیه خارجی جداگانه ندارد و می تواند برای تغذیه POC از طریق پیکربندی AP پیکربندی شود (در این صورت J5 jump cap شکست می خورد)، و برای اتاق آزمایش UC930، محدوده تغذیه POC را می توان از 4V تا 18V تنظیم کرد. موقعیت J5 و J6 در شکل زیر نشان داده شده است،تنظیم پیش فرض کارخانه ما خروجی 5V از سوکت DC است (تا ماژول مشتری را سوزانده نشود)، کاربران قبل از استفاده باید منبع تغذیه POC مناسب را بر اساس نیازهای واقعی منبع تغذیه ماژول مورد آزمایش انتخاب کنند.

(2) در مورد منبع برق تراشه صفحه ی دکودر: تراشه ی MAX9296 روی این صفحه ی دکودر نیاز به تنظیم خارجی با چهار منبع برق دارد.و چهار منبع برق باید از جعبه آزمایش تغذیه شوند.، که در آن AFVCC و DVDD باید در 1.2V در انتهای AP ثابت شوند، AVDD باید در 1.8V در انتهای AP ثابت شود، DOVDD باید در محدوده 1.8-3.3V تنظیم شود،اگر تنظیمات ولتاژ دیگری در AP وجود داشته باشدقبل از انجام نقشه، باید اطمینان حاصل شود که ولتاژ این کانال ها به محدوده مشخص شده تنظیم نشده است تا از آسیب به تراشه MAX9296 جلوگیری شود.

(3) در مورد رابط: صفحه رمزگشایی دارای یک 2.54mm پچ، دو ردیف 44PIN pin header برای اتصال با رابط استاندارد MIPI از محصولات جعبه آزمایش ما است.

(4) در مورد MAX9296: با توجه به اطلاعات رسمی، MAX9296 می تواند از نظر تئوری با انواع GMSL1 / GMSL2 سریالیزه شود و هنگامی که با سریالیزه کنندگان GMSL مختلف جفت می شود،گروه های مختلف پارامترهای رژسترها باید پیکربندی شوند..

(5) در مورد سوئیچ DIP: سوئیچ DIP در صفحه دکودر یک سوئیچ DIP 4 در 1 است، هر کدام یک تنظیمات سخت افزاری مستقل را نشان می دهد.هر تنظیمات سخت افزاری مربوط به یک عملکرد خاص تنظیمات ثبت اولیه روشن شدن است.، فقط یک بیت DIP اجازه داده می شود به موقعیت "ON" در یک زمان تنظیم شود و پس از هر بیت DIP تنظیم شده، برای اعمال این تنظیم، باید از نو به دی کودر برساند.
