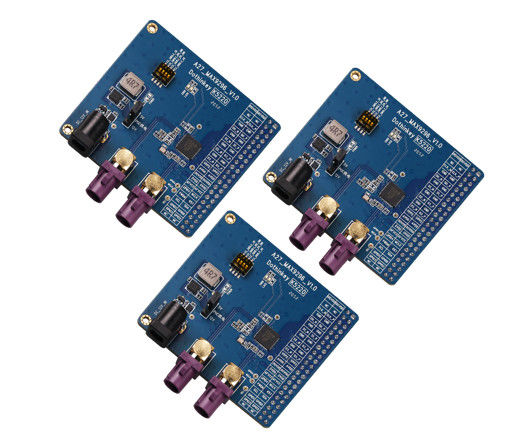

صفحه حسگر تصویر MIPI

(1) در مورد منبع تغذیه POC: این صفحه رمزگشایی می تواند از دو حالت منبع تغذیه از سوکت DC یا جعبه آزمایش برای منبع تغذیه POC (به وسیله J6 انتخاب شده) استفاده کند، که در آن هنگامی که منبع تغذیه سوکت DC انتخاب می شود،صفحه رمزگشایی باید به طور جداگانه به یک آداپتور برق 12V/1A متصل شود.، و سپس 12 ولت یا 5 ولت را به عنوان منبع تغذیه POC از طریق J5 انتخاب کنید؛ هنگام انتخاب منبع تغذیه جعبه آزمایش، صفحه رمزگشایی نیازی به یک منبع تغذیه خارجی جداگانه ندارد.و می تواند برای تامین برق به POC از طریق پیکربندی AP پیکربندی شود (در این زمان، کلاه پرش J5 شکست می خورد) و برای جعبه آزمایش UC930، محدوده تغذیه POC را می توان از 4V تا 18V تنظیم کرد. موقعیت J5 و J6 در تصاویر زیر نشان داده شده است،تنظیم پیش فرض کارخانه ما خروجی 5V از صندلی DC است (برای جلوگیری از سوزاندن ماژول مشتری)، کاربران باید منبع تغذیه POC مناسب را مطابق با نیازهای واقعی منبع تغذیه ماژول مورد آزمایش قبل از استفاده انتخاب کنند.تراشه MAX9296 روی این صفحه رمزگشایی نیاز به تامین خارجی با چهار منبع برق، و چهار منبع تغذیه باید از صندوق آزمایش تغذیه شوند، که در آن AFVCC و DVDD باید به 1.2V در انتهای AP ثابت شوند، AVDD باید به 1.8V در انتهای AP ثابت شود،DOVDD باید در محدوده 1 تنظیم شود..8-3.3V به عنوان مورد نیاز، اگر تنظیمات ولتاژ دیگر در AP وجود دارد، لطفا نادیده بگیرید. قبل از عملیات ترسیم،لازم است اطمینان حاصل شود که تنظیمات ولتاژ این کانال ها از محدوده مشخص شده فراتر نرود تا از آسیب به تراشه MAX9296 جلوگیری شود..

(3) در مورد رابط: این صفحه رمزگشایی یک رابط سر قلم 44PIN دو ردیف با عرض 2.54 میلی متری را برای اتصال با رابط استاندارد MIPI محصولات جعبه آزمایش ما ذخیره می کند.

(4)در مورد MAX9296: بر اساس اطلاعات رسمی، max9296 می تواند از نظر تئوری با انواع سریالیزرهای gmsl1/gmsl2 جفت شود و هنگامی که با سریالیزرهای مختلف gmsl جفت شود،گروه های مختلف پارامترهای رژسترها باید پیکربندی شوند..

(5) در مورد سوئیچ DIP: سوئیچ DIP در صفحه رمزگشایی یک سوئیچ DIP چهار در یک است که هر کدام یک تنظیمات سخت افزاری مستقل را نشان می دهد.هر تنظیمات سخت افزاری مربوط به یک عملکرد خاص از راه اندازی فعال کردن عملیات تنظیم ثبت است.، هر بار که تنها یکی از بیت های DIP مجاز به شماره گیری در سمت "ON" است، و پس از هر بیت DIP تنظیم شده است، برای فعال کردن این تنظیمات، لازم است که صفحه رمزگشایی دوباره روشن شود.
