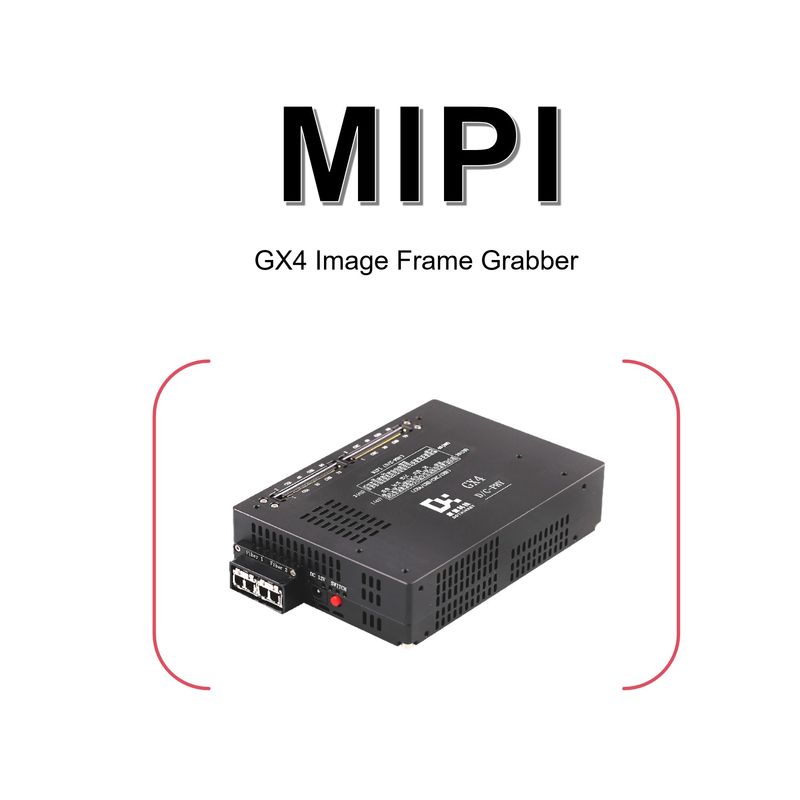

ماژول دوربین تلفن همراه MIPI Frame Grabber Dothinkey GX4

مشخصات الکتریکی

منبع برق

DC12V/3A

حفاظت ESD از رابط خارجی

مدل بدن انسان (HBM) ≥ ± 4000 ولت
مدل ماشین (MM) ≥ ±200V

اندازه

بالا

35mm ± 0.2mm

عرض

100mm ± 0.2mm

طول

140mm ± 0.2mm

ویژگی های سازگار با سنسور

رابط حسگر

MIPI D-PHY CSIMIPI C-PHY CSI

حداکثر نرخ MIPI

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.5Gsps/Trio

کانال داده MIPI

4C,4D,3D+1C,3C+1D&2D+2C

خط MIPI D-PHY 1/2/4

MIPI C-PHY 1/2/3 سه گانه

ویژگی های DPS

پشتیبانی 28 منبع برق تنظیم شده

منبع برق مستقل 4X7 را فراهم کنید، که از آن 4X4 جاده 0.8-3.3V تنظیم می شود، حداکثر ظرفیت رانندگی 1A؛ 4X2 جاده 0.8-5V تنظیم می شود، حداکثر ظرفیت رانندگی 1A، 4X1 جاده 0.8-8 ولت قابل تنظیم، حداکثر ظرفیت رانندگی 3A.

ویژگی های سیستم عامل

پشتیبانی از تست سیستم عامل راه 4X29

پی سی اینترفیس و بافر

رابط ارتباطی کامپیوتر

رابط فیبر نوری 10G*2

ظرفیت بافر

DDR4_16Gbit

اندازه گیری ولتاژ

اندازه گیری ولتاژ LP

محدوده اندازه گیری: 0 ~ 1.4V، دقت: ± 10mV

اندازه گیری ولتاژ سنسور GPIO

محدوده اندازه گیری: 0 ~ 3.3V، دقت: ± 20mV

ویژگی های LC

از تست LC کانال 4X29 پشتیبانی می کند

شاخص های ارتباط سنسور

صد هزار-1M

SPI حداکثر فرکانس ارتباطات

20MHz

ساعت حسگر

6 - 99MHz±0.01MHz

سطح IO سنسور (پس از DOVDD)

1.2 - 3.3 ولت
