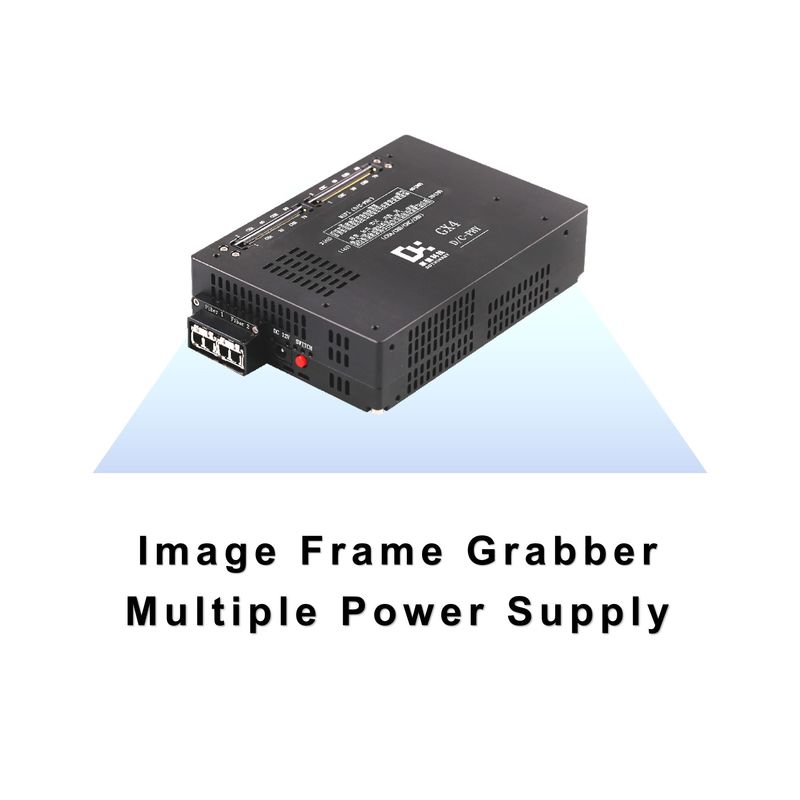

چند منبع برق تصویر فریم گیرنده DC12V 3A DDR4_16Gbit ظرفیت بافر

گیرنده قاب تصویر چند منبع برق

مفاهیم این پارامترهای مربوط به کانال MIPI در GX4 Image Frame Grabber عبارتند از:

مقادیر کانال MIPI
4C: نشان می دهد که 4 کانال C-PHY وجود دارد.
4D: نشان می دهد که 4 کانال D-PHY وجود دارد.
3D + 1C: نشان می دهد که 3 کانال D-PHY و 1 کانال C-PHY وجود دارد.
3C+1D: نشان می دهد که 3 کانال C-PHY و 1 کانال D-PHY وجود دارد.
2D + 2C: نشان می دهد که 2 کانال D-PHY و 2 کانال C-PHY وجود دارد.

خط MIPI D-PHY 1/2/4

D-PHY:

یک استاندارد رابط لایه فیزیکی که معمولاً برای انتقال داده های با سرعت بالا بین پردازنده های برنامه های تلفن همراه و دستگاه های محیطی مانند دوربین ها و صفحه نمایش ها استفاده می شود.

لين:

در D-PHY، داده ها از طریق یک خط انتقال داده منتقل می شوند، هر خط از یک جفت خطوط سیگنالینگ دیفرانسیل تشکیل شده است. 1/2/4 خط به این معنی است که به ترتیب 1، 2 یا 4 خط برای انتقال داده پشتیبانی می شود.

MIPI C-PHY 1/2/3 سه گانه

C-PHY:

یک استاندارد رابط لایه فیزیکی جدید که توسط MIPI Alliance معرفی شده است، با بهره وری انتقال داده و پهنای باند بالاتر در مقایسه با D-PHY.

سه نفره:

در C-PHY، داده ها از طریق یک گروه از سه خط سیگنالینگ (به عنوان مثال، Trio) به جای استفاده از جفت های دیفرانسیل مانند D-PHY منتقل می شوند. 1/2/3 Trio به این معنی است که از انتقال داده در طول 1، 2،یا سه تا، به ترتیب.
