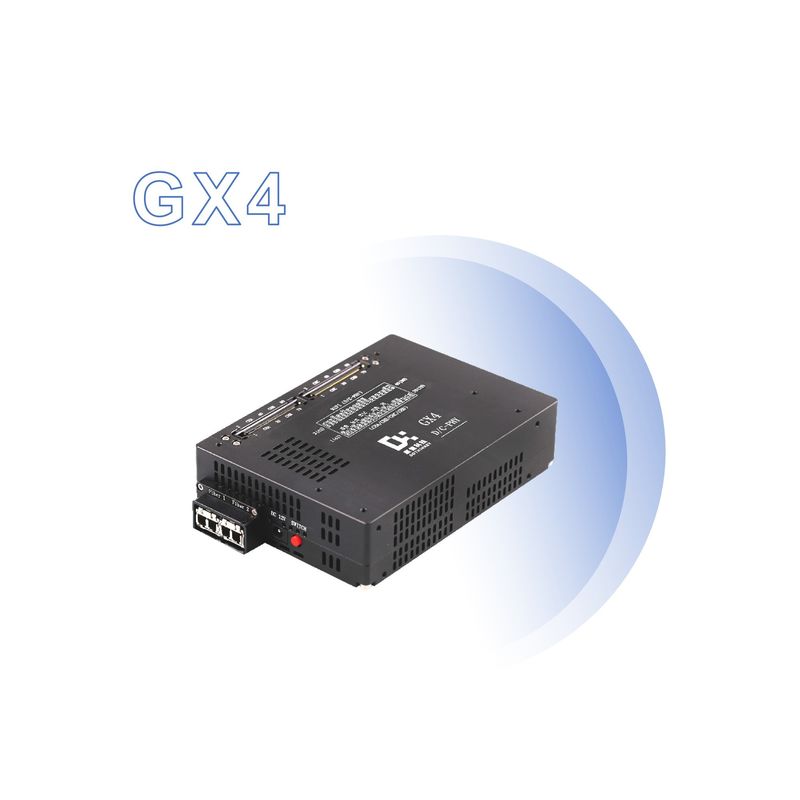

Dothinkey عملکرد دوربین تست فریم تصویر گیرنده 10G فایبر نوری رابط

تست عملکرد دوربین، گیرنده قاب تصویر Dothinkey

Dothinkey Image Frame Grabber می تواند عملکردهای زیر ماژول دوربین را آزمایش کند:

1. بدست اوردن و انتقال تصویر

آزمایش کانال MIPI:

Dothinkey UC930، MU960Pro و سایر تصاویر گیرنده از کانال MIPI با سرعت بالا پشتیبانی می کند، که می تواند انتقال داده را تحت شمارش های مختلف Lane آزمایش کند، مانند بالاترین پشتیبانی برای 4LANE،پهنای باند داده تا 1.5Gbps/LANE یا 1.6Gbps/LANE و غیره برای اطمینان از ثبات و دقت ماژول دوربین در انتقال داده های با سرعت بالا.

آزمایش ماژول بندر موازی:

پشتیبانی از تست ماژول پورت موازی استاندارد، عرض بیت پورت موازی می تواند تا 16 بیتی را پشتیبانی کند، که نیازهای آزمایش ماژول های دوربین پورت موازی سنتی را برآورده می کند.

آزمون ماژول DVS:

از تست ماژول DVS پشتیبانی می کند و عرض بیت ماژول DVS موازی می تواند تا 16 بیتی را پشتیبانی کند،که می تواند برای آزمایش عملکرد جمع آوری داده و انتقال ماژول های دوربین مبتنی بر فناوری DVS استفاده شود.

پشتیبانی از فرمت تصویر:

از فرمت های مختلف تصویر مانند RGB565، YUV422، RAW8، RAW10، RAW12، RAW14، RAW16 و غیره پشتیبانی می کند.که می تواند به طور جامع توانایی ماژول دوربین را برای پردازش و خروجی فرمت های تصویر مختلف ارزیابی کند.

2. منبع برق و تشخیص جریان
منبع برق چندگانه و تشخیص:

به عنوان مثال، UC930 Image Frame Grabber دارای هفت منبع برق مستقل دقیق و کم سر و صدا است.که می تواند منبع تغذیه دقیق برای قسمت های مختلف ماژول دوربین فراهم کند و جریان های حالت آماده هر منبع تغذیه را تشخیص دهد، مانند AVDD ، DOVDD ، VPP2 و غیره ، و برخی از کانال های منبع تغذیه نیز از منبع تغذیه و جذب جریان ماژول TOF پشتیبانی می کنند.

دقيقيت بالاتري دريافت جريان:

چندین دستگاه گیرنده قاب تصویر مجهز به تکنولوژی تشخیص فعلی در سطح ابزارهای دقیق، با حداقل وضوح 10nA هستند که می توانند به طور دقیق دینامیک را اندازه گیری کنند،جریان های ایستاتیک و حالت آماده در سنسور، کمک به ارزیابی عملکرد مصرف انرژی و توانایی مدیریت انرژی ماژول دوربین.

3. تشخیص مدار باز و کوتاه
تست سیستم عامل با دقت بالا:

مجهز به تکنولوژی تشخیص باز / کوتاه با دقت بالا، گیرنده فریم تصویر از تشخیص چند کانال باز / مدار کوتاه پشتیبانی می کند.مانند F22Pro Test Box از تست 292 کانال OS پشتیبانی می کند، گیرنده فریم تصویر از تست 294 کانال سیستم عامل پشتیبانی می کند و گیرنده فریم تصویر از تشخیص 33 کانال باز / مدار کوتاه پشتیبانی می کند.و می تواند با دقت مشکلات مدار باز / کوتاه را در اتصالات سخت افزاری از طریق تنظیم انعطاف پذیر ولتاژ آزمایش OS و جریان آزمایش تعیین کنداز طریق تنظیمات ولتاژ تست OS انعطاف پذیر و تنظیمات جریان تست،می تواند به طور دقیق مشکلات مدار باز و کوتاه در اتصال سخت افزار را تعیین کند و کیفیت اتصال مدار ماژول دوربین را تضمین کند.

4تست عملکرد ویژه
پشتیبانی از ماژول TOF:

از منبع برق و جذب جریان ماژول TOF مانند MU960Pro، UC930 و سایر گیرنده های فریم تصویر پشتیبانی می کند که می تواند نیازهای آزمایش ماژول دوربین TOF را در اندازه گیری فاصله برآورده کند.مدل سازی سه بعدی و سایر برنامه ها.

آزمون مقاومت کوچک:

F22Pro و GQ4A Image Frame Grabber از اندازه گیری مقاومت کوچک پشتیبانی می کنند که برای آزمایش مقاومت براکت ماژول مناسب است.و می تواند کیفیت جوش و مقاومت تماس از براکت ماژول را تشخیص دهد، به منظور اطمینان از قابلیت اطمینان اتصال الکتریکی ماژول.

ارتباطات اتوبوس I3C:

برخی از گیرنده های فریم تصویر از حالت های ارتباطی I3C SDR پشتیبانی می کنند، مانند F22Pro، GQ4A و غیره، که از ارتباطات با سرعت بالا بین ماژول های دوربین و میزبان پشتیبانی می کند.و نیازهای آینده ماژول های دوربین را برای سرعت انتقال داده های بالاتر و پروتکل های ارتباطی کارآمدتر برآورده می کند.

تنظیم ولتاژ آستانه LP:

از تنظیم ولتاژ آستانه LP پشتیبانی می کند که می تواند با توجه به تنظیم ولتاژ آستانه LP از ماژول های مختلف تنظیم شود تا ماژول هایی را با ولتاژ LP غیر واجد شرایط رد کند.کنترل دقیق کیفیت ماژول ها، و اطمینان از ثبات و قابلیت اطمینان ماژول ها در حالت مصرف انرژی کم.
