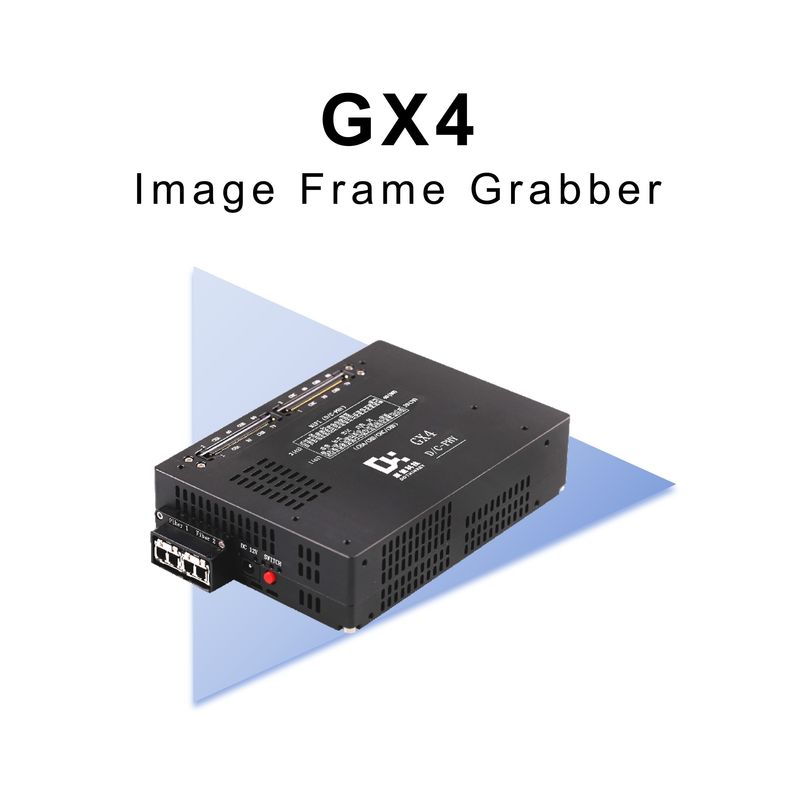

GX4 Dothinkey Frame Grabber 4 Channel D/C-PHY MIPI Frame Grabber با استفاده از یک دستگاه برای گرفتن قاب

GX4 تصویر فریم Grabber مقدمه

گیرنده فریم تصویر Dothinkey GX4 از کسب تصویر 4 کانال MIPI D / C-PHY با مزایای زیر استفاده می کند:

سازگاری بالا
از آزمایش همزمان ماژول های C-PHY و D-PHY پشتیبانی می کند، خط تولید را انعطاف پذیرتر می کند و نیاز به تعویض مکرر Image Frame Grabber را از بین می برد.

تنظیم ولتاژ می تواند با توجه به آستانه LP از ماژول های مختلف تعیین شود، کنترل دقیق کارت از کیفیت ماژول.

قابلیت انتقال داده های قوی
نرخ MIPI D-PHY تا 1.9Gbps / Lane، نرخ MIPI C-PHY تا 1.5Gsps / Trio، می تواند داده های تصویر را با سرعت بالا منتقل کند.

طراحی 4 کانال امکان جمع آوری همزمان چندین داده تصویر را برای پاسخگویی به نیازهای آزمایش ماژول های چند دوربین فراهم می کند.

بهره وری بالا در جمع آوری و پردازش
این دستگاه مجهز به DDR4_16Gbit Buffer است و می تواند به طور موقت حجم زیادی از داده های تصویر را ذخیره کند تا خطر از دست دادن داده ها را کاهش دهد و کارایی جمع آوری و پردازش را بهبود بخشد.

رابط کنتاکتور با سرعت بالا (مودول به مدل کنتاکتور انتهای صفحه FX18-80P-0.8SV) انتقال داده های پایدار و قابل اعتماد را تضمین می کند.

کنترل مستقل چند کانال
4 کانال می توانند به طور مستقل کنترل شوند و به طور انعطاف پذیر برای پاسخگویی به نیازهای سناریوهای مختلف آزمایش ترکیب شوند.

از ترکیبی از کانال های مختلف مانند 4C، 4D، 3D+1C، 3C+1D یا 2D+2C و غیره پشتیبانی می کند و با پیکربندی کانال های مختلف ماژول های دوربین سازگار است.

بهبود بهره وری تولید
با پشتیبانی از روشنایی همزمان 4 ماژول، می تواند چندین ماژول دوربین را به طور همزمان آزمایش کند، که به طور قابل توجهی کارایی تولید را بهبود می بخشد.

مجهز به کانال های 7 * 4 منبع تغذیه قابل تنظیم سنسور است که می تواند به طور کامل نیازهای منبع تغذیه ماژول را برآورده کند و ثبات فرآیند آزمایش را تضمین کند.
