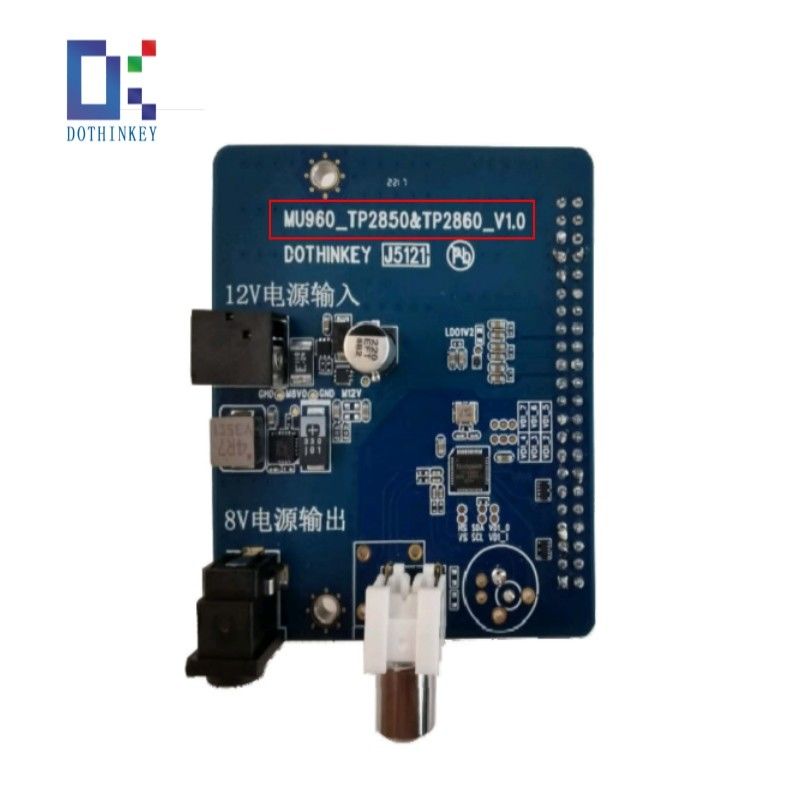

هیئت مدول خودرو فریم Grabber Board هیئت Deserializer Automotive MU960_TP2860

راه حل جداسازی ماژول خودرو MU960_TP2860

1مشخصات:

1) از رمزگشایی ماژول های نوع AHD/TVI پشتیبانی می کند که برای راه حل های رمزگشایی ماژول خودرو مناسب است.

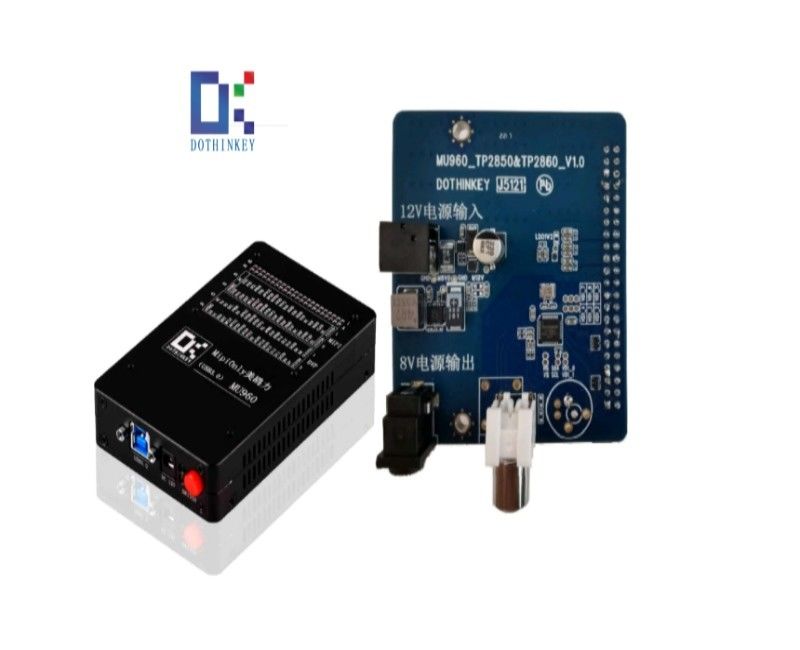

2) خروجی سیگنال MIPI، همراه با تصویرگر MU960/UC930 برای دستیابی به تصویربرداری از ماژول خودرو.

2مشخصات:

3قبل از استفاده توجه داشته باشید:
1) در مورد منبع تغذیه POC: منبع تغذیه POC این deserializer از یک منبع تغذیه خارجی 12V به یک ولتاژ کاری 8V از طریق یک سوکت DC تبدیل می شود،بنابراین deserializer نیاز به یک آداپتور برق 12V/1A خارجی جداگانه.
2) در مورد منبع تغذیه تراشه deserializer: تراشه TP2860 در این deserializer نیاز به سه منبع تغذیه خارجی دارد.و AVDD گیرنده تصویرDVDD باید به 1.2V تنظیم شود، DOVDD می تواند به 1.8V یا 3.3V تنظیم شود، AVDD باید به 3.3V تنظیم شود.لازم است اطمینان حاصل شود که تمام تنظیمات ولتاژ از محدوده مشخص شده فراتر نرود تا از آسیب رساندن به تراشه TP2860 جلوگیری شود..
3) در مورد رابط: این deserializer ذخیره می کند 2.54mm فاصله، دو ردیف رابط پین 44PIN برای مطابقت با رابط استاندارد MIPI شرکت ما برای تصاویر گرفت،و یک کانکتور هم محوری RCA برای اتصال ماژول های آزمایش.

4توضیحات رابط کاربری صفحه deserializer:
