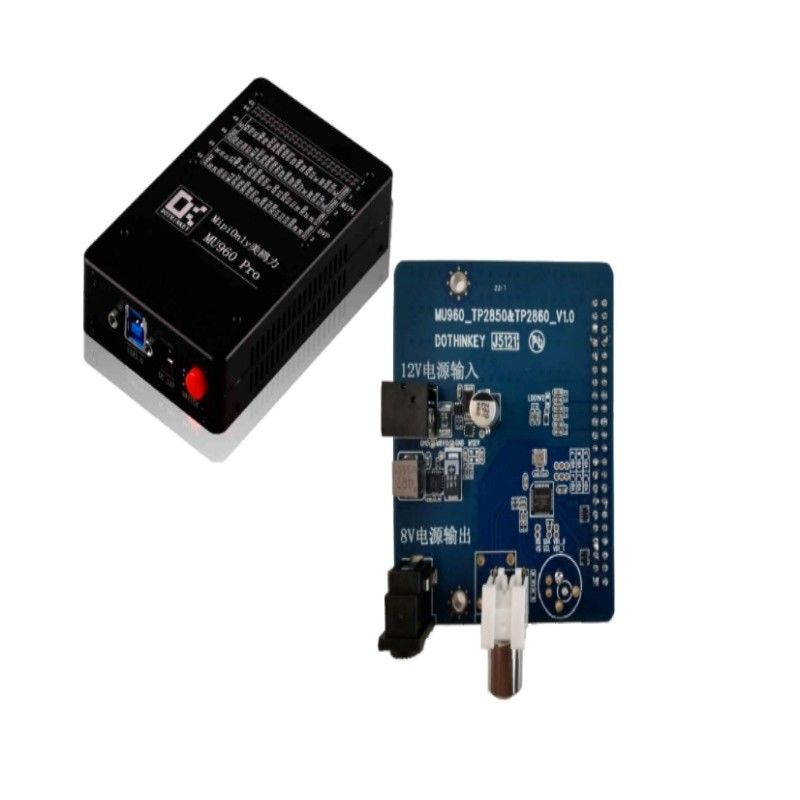

Deserializer رمزگشایی کارت Grabber Dothinkey کارت Grabber تصویر MU960

TP2860 Deserializer برای تصویرگر MU960

ویژگی ها:

1از رمزگشایی ماژول های AHD / TVI پشتیبانی می کند که برای راه حل های رمزگشایی ماژول خودرو مناسب است.
2خروجی سیگنال MIPI، همراه با تصویرگر MU960/UC930 برای دستیابی به تصویر ماژول خودرو.

مشخصات:

2. قبل از استفاده توجه کنید!!!

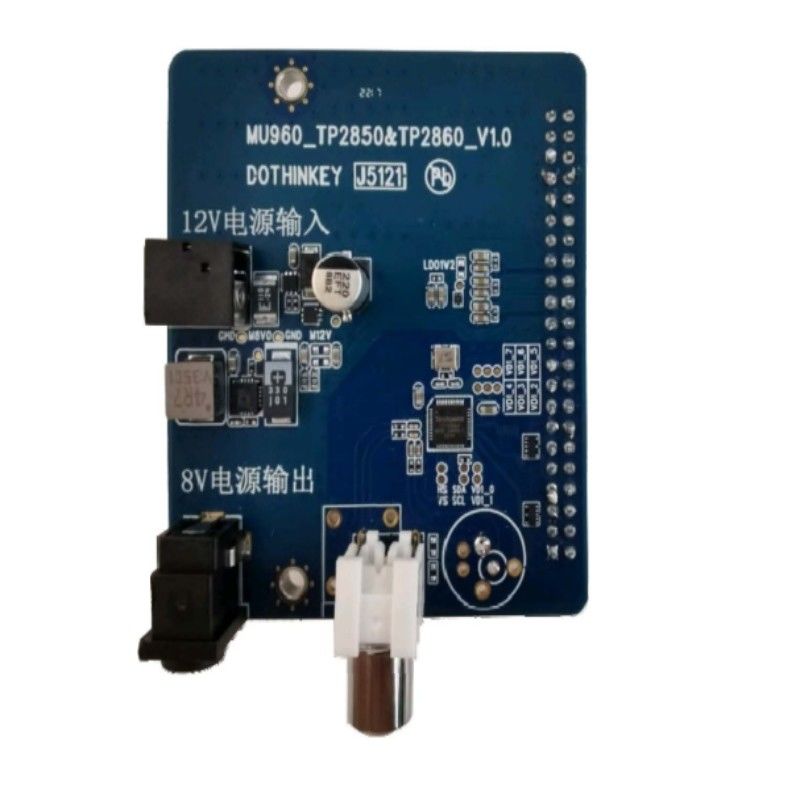

(1) در مورد منبع تغذیه POC: منبع تغذیه POC این deserializer از یک منبع تغذیه 12V خارجی به یک ولتاژ کاری 8V از طریق یک سوکت DC تبدیل می شود،بنابراین deserializer نیاز به یک آداپتور برق 12V/1A خارجی جداگانه.
(2) در مورد منبع تغذیه تراشه deserializer: تراشه TP2860 در این deserializer نیاز به سه منبع تغذیه خارجی دارد.و AVDD گیرنده تصویرDVDD باید به 1.2V تنظیم شود، DOVDD می تواند به 1.8V یا 3.3V تنظیم شود، AVDD باید به 3.3V تنظیم شود.لازم است اطمینان حاصل شود که تمام تنظیمات ولتاژ از محدوده مشخص شده فراتر نرود تا از آسیب رساندن به تراشه TP2860 جلوگیری شود..
(3) در مورد رابط: این deserializer یک فاصله 2.54mm، دو ردیف رابط پین 44PIN را برای مطابقت با رابط استاندارد MIPI شرکت ما برای گرفتن تصاویر ذخیره می کند،و یک کانکتور هم محوری RCA برای اتصال ماژول های آزمایش.

3توضیحات رابط deserializer:
