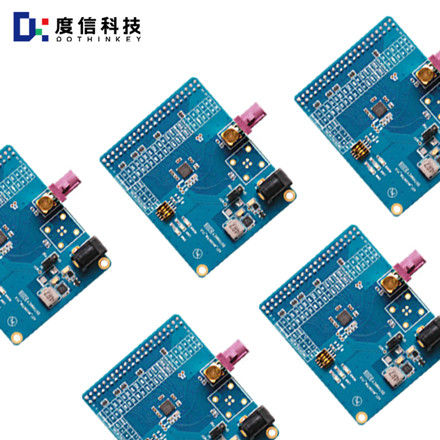

Fpd لینک III Deserializer A27_MAX96706

Fpd لینک سوم deserializer A27_MAX96706

استفاده از برد Deserializer صنعتی در آزمایش ماژول دوربین تلفن همراه

1نقش کلیدی در فرآیند آزمایش
تبدیل پروتکل: سیگنال های دیفرانسیل با سرعت بالا از ماژول های دوربین تلفن همراه (به عنوان مثالرابط MIPI CSI-2) نیاز به تبدیل به سیگنال های USB یا اترنت توسط دیسریالیزر برای پردازش توسط تجهیزات آزمایش (eبه عنوان مثال، Dothinkey's Image Grabber GQ4 از رابط D/C-PHY پشتیبانی می کند، که امکان آزمایش همزمان چهار دوربین را از طریق انتقال فیبر نوری فراهم می کند.
تجزیه و تحلیل کیفیت تصویر: پس از اینکه صفحه Deserializer داده های RAW را به یک تصویر قابل نمایش تبدیل می کند، نرم افزار تست (به عنوان مثال Imatest) پارامترهای مانند وضوح، سر و صدا، تحریف و غیره را تجزیه و تحلیل می کند.برای اطمینان از انطباق ماژول با استانداردهای مانند ISO 12233 و ISO 15739.
تأیید سازگاری پروتکل: برای پروتکل های جدید (به عنوان مثال CPHY V3.0) ، دیسریالیزر بوردها باید ثبات ارتباطات بین ماژول و میزبان را تأیید کنند.Dothinkey نرم افزار FPGA را برای پشتیبانی از حالت CPHY LRTE ارتقا داد و مشکل انتقال ناشی از سیگنال LP با فرکانس بالا را حل کرد.

2سناریوهای آزمایش معمولی
آزمایش دوربین سه بعدی: برای ماژول های نور ساختاری یا ToF، تخته های Deserializer نیاز به پردازش سیگنال های راننده لیزر (به عنوان مثالVP20 Image Grabber از اندازه گیری nA-level photocurrent) و داده های دریافت تصویر برای اطمینان از دقت تصویربرداری سه بعدی پشتیبانی می کند.
آزمایش ماژول با وضوح بالا: به عنوان مثال، صفحه های Deserializer که از وضوح 8K پشتیبانی می کنند (به عنوان مثالRK3588 برد هسته صنعتی) می تواند جریان های ویدئویی 4320P را در زمان واقعی پردازش کند تا عملکرد پهنای باند ماژول را تأیید کند.
آزمایش همکاری چند دوربین: تخته های Deserializer نیاز به پردازش داده های چندین دوربین به طور همزمان دارند تا اطمینان حاصل شود که خیاط تصویر یا دید استریو به درستی کار می کند.

3ادغام با محصولات Dothinkey
عملکرد رمزگشایی یکپارچه با Image Grabber: Dothinkey's Image Grabber (به عنوان مثال UC930) دارای یک تراشه FPGA و ASIC داخلی است که از سوئیچ خودکار رابط های MIPI CSI-2 و DVP پشتیبانی می کند.و خروجی داده های پردازش شده از طریق USB3.0.
تطبیق پروتکل انعطاف پذیر: Dothinkey به سرعت توابع جدید مانند حالت CPHY LRTE را با ارتقاء منطق FPGA به الزامات پروتکل تولیدکنندگان سنسور های مختلف تطبیق می دهد.

صفحه Deserializer صنعتی جزء اصلی آزمایش ماژول دوربین تلفن همراه است که شامل تبدیل پروتکل (به عنوان مثال MIPI CSI-2 به USB) ، رمزگشایی داده (به عنوان مثالRAW به RGB) و بهینه سازی سیگنال.به عنوان مثال فیلتر کردن سر و صدا)

Dothinkey و سایر فروشندگان از فناوری FPGA برای تحقق سازگاری پروتکل انعطاف پذیر و پشتیبانی از وضوح بالا استفاده می کنند.آزمایش های همکاری چند دوربین برای پاسخگویی به نیازهای تولید انبوه در الکترونیک مصرفی، الکترونیک خودرو و زمینه های دیگر. هنگام انتخاب یک صفحه Deserializer، لازم است یک صفحه Deserializer با رابط مربوطه را انتخاب کنید،پهنای باند و قابلیت پردازش بر اساس سناریوهای آزمایش (e.به عنوان مثال دوربین 3D، ویدیو 8K) و الزامات پروتکل (به عنوان مثال CPHY LRTE).
