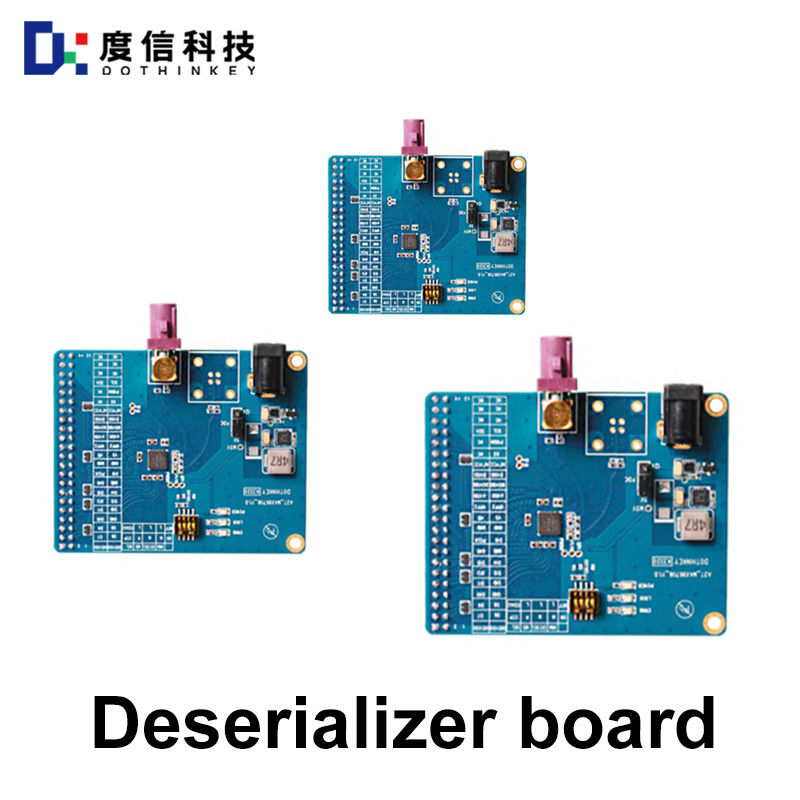

تخته های Deserializer Dothinkey تولید

تخته های Deserializer Dothinkey تولید

کارت Deserializer صنعتی یک دستگاه پردازش سیگنال است که عمدتا برای تبدیل سیگنال های داده خام خروجی از سنسورها یا دوربین ها به تصاویر قابل حل یا دستورات کنترل استفاده می شود.که به طور گسترده ای در زمینه دید ماشین استفاده می شود.عملکردهای اصلی آن شامل تبدیل پروتکل (به عنوان مثال MIPI CSI-2، LVDS) ، رمزگشایی داده ها (به عنوان مثال تصویر RAW،فرمت فشرده شده) و شرایط سیگنال (در زیر یک توضیح از اصول فنی، سناریوهای کاربرد و موارد معمول ارائه شده است:
اصول فنی و کارکردهای تخته های صنعتی Deserializer
1تحلیل پروتکل سیگنال و تبدیل
نوع سیگنال ورودی: صفحه های Deserializer معمولا سیگنال های تفاوتی (به عنوان مثال حالت HS از MIPI CSI-2) یا سیگنال های موازی (به عنوان مثال رابط DVP) را دریافت می کنند که حاوی داده های تصویر خام (به عنوان مثالفرمت RAW) یا دستورات کنترل خروجی از ماژول های دوربین.
پردازش پروتکل: به عنوان مثال برای پروتکل MIPI CSI-2 ، صفحه Deserializer باید ساختار لایه دار خود را (طبقه برنامه ، لایه پروتکل ، لایه فیزیکی) مدیریت کند ،از جمله بسته بندی داده ها / بسته بندی داده ها، تصحیح خطا (به عنوان مثال ، CRC) و مدیریت کانال. به عنوان مثال Dothinkey's Image Grabber را در نظر بگیرید ، از طریق FPGA پشتیبانی از حالت CPHY LRTE را درک می کند ،که مشکل رو حل می کنه که تراشه ی مخصوص سنتی نمی تونه تصاویر رو تولید کنه به خاطر محدودیت نسخه ی پروتکل.
رابط خروجی: داده های رمزگشایی شده از طریق USB3 به کامپیوتر یا کامپیوتر میزبان منتقل می شوند.0، GigE Vision یا رابط HDMI، که از تجزیه و تحلیل یا ذخیره سازی تصویر در زمان واقعی پشتیبانی می کند.

2رمزگشایی داده ها و پردازش تصویر
رمزگشایی تصویر RAW: داده های RAW (به عنوان مثال فرمت Bayer) خروجی از ماژول دوربین باید به فرمت های تصویر استاندارد (به عنوان مثال RGB،YUV) از طریق صفحه Deserializer برای تجزیه و تحلیل بعدیبه عنوان مثال، UC930 Image Grabber Dothinkey از تشخیص جریان با دقت بالا (حداقل 10nA) پشتیبانی می کند و داده های پردازش شده را از طریق رابط USB3.0 انتقال می دهد.
پردازش فرمت فشرده سازی: برخی از صفحه های Deserializer از رمزگشایی زمان واقعی H پشتیبانی می کنند.264، H.265 و دیگر کدگذاری های ویدیویی، که برای سناریوهای نیاز به جریان های ویدیویی با وضوح بالا (به عنوان مثال نظارت 8K) مناسب است.

3. تنظیم و بهینه سازی سیگنال
فیلتر سازی سر و صدا: کاهش تداخل سیگنال از طریق مدار سخت افزاری یا الگوریتم های پردازش سیگنال دیجیتال (DSP) برای بهبود کیفیت تصویر.
تراز زمانی: اطمینان از انتقال همزمان داده های چند کانال (به عنوان مثال، ماژول های چند دوربین) برای جلوگیری از عدم تراز تصویر.
