DVP PCLK HSYNC تصویر سنسور هیئت مدیره Dothinkey Decoder Board

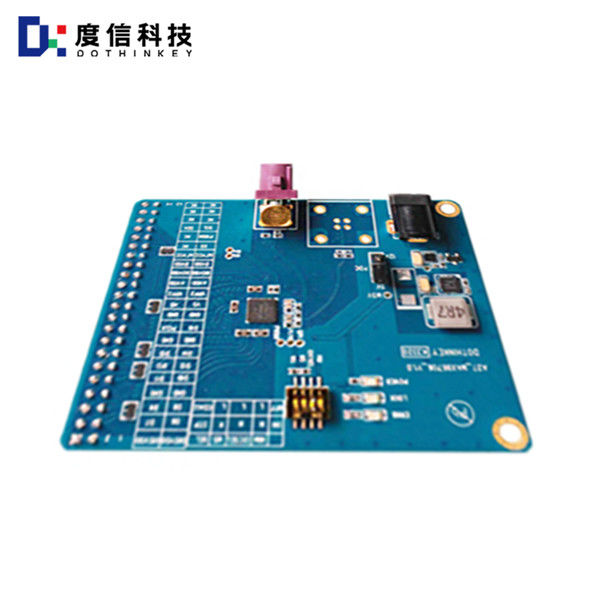

صفحه حسگر تصویر A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

خروجی سیگنال DVP چیست؟

DVP (Port Video Digital) یک رابط خروجی سنسور سنتی با حالت خروجی موازی است، عرض بیت داده رابط DVP می تواند 8 بیت، 10 بیت، 12 بیت یا 16 بیت باشد، با استفاده از سیگنال های سطح CMOS،و حداکثر سرعت حدود 96 مگاهرتز است..حداکثر سرعت تقریباً 96 مگاهرتز است.

سیگنال های اصلی رابط DVP شامل:
PCLK (Pixel Clock): ساعت پیکسل، هر ساعت مربوط به یک داده پیکسل است.
HSYNC (همگام سازی افقی): سیگنال همگام سازی خط، برای کنترل انتقال داده های هر خط استفاده می شود.
VSYNC (همگام سازی عمودی): سیگنال همگام سازی فریم، برای کنترل انتقال داده های هر فریم استفاده می شود.
داده ها: داده های پیکسل، عرض بیت دقیق بستگی به ISP یا پشتیبانی باند پایه دارد.

ویژگی های رابط DVP شامل:
خروجی موازی: DVP از انتقال موازی استفاده می کند که کندتر و پهنای باند کمتری دارد.
سیگنال های سطح CMOS: سیگنال های سطح CMOS به جای سیگنال های دیفرانسیل استفاده می شود.

در عمل ، رابط DVP معمولاً برای اتصال سنسور تصویر و تراشه پردازش تصویر (ISP) برای انتقال و پردازش داده های ویدئویی استفاده می شود. به عنوان مثال ،تراشه ISP یک ورودی ساعت خارجی (MCLK یا XCLK) فراهم می کند، و PLL داخل سنسور برای تولید PCLK محاسبه می شود، که فرکانس آن توسط اندازه تصویر، نرخ فریم و وضوح تعیین می شود.
