چند عملکردی تصویر Grabber کارت Deserializer هیئت مدیره

تخته ی Deserializer چند وظیفایی

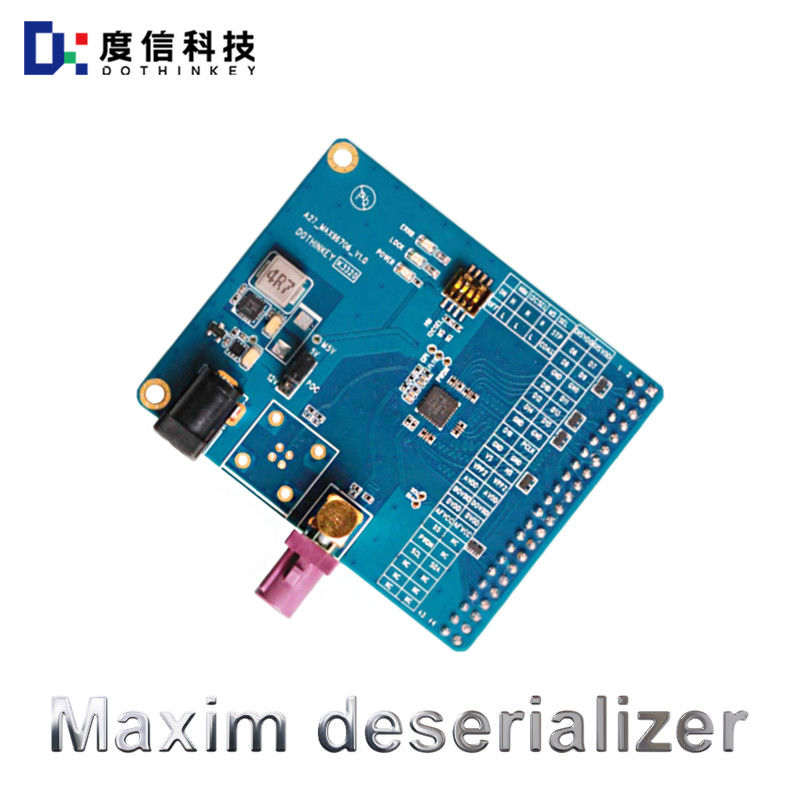

کارت Deserializer چند وظيفه ای Dothinkey A27 MAX96706

قبل از استفاده باید بخوانید:

در مورد منبع تغذیه P0C: این صفحه Deserializer تنها SV و 12V دو ولتاژ را برای کاربران برای انتخاب برای منبع تغذیه POC فراهم می کند،تنظیمات پیش فرض کارخانه ما برای خروجی SV است، کاربران باید برای انتخاب ولتاژ مناسب منبع برق بر اساس نیاز ولتاژ ماژول مورد آزمایش قبل از استفاده از کلاه پرش استفاده کنند، لطفا برای تنظیم کلاه پرش با ما تماس بگیرید.

منبع برق تراشه صفحه Deserializer: MAX96706 نیاز به منبع برق خارجی (IWDVDD، AVDD، DOVDD) در این صفحه Deserializer، منبع برق سه طرفه باید توسط Grabber تصویر تامین شود،که DVDD و AVDD باید در ترمینال AP به 1 تنظیم شوند..8V DOVDD با توجه به نیاز به تنظیم در محدوده 1.8-3.3V، کار نقشه، شما باید اطمینان حاصل کنید که تنظیمات ولتاژ بیش از حد مقرر،و تنظیمات ولتاژ کانال های مختلفتنظیمات ولتاژ مدارهای مختلف نباید از محدوده مشخص شده فراتر برود تا از آسیب رساندن به تراشه MAX96706 جلوگیری شود.

در مورد رابط کاربری: این صفحه Deserializer رابط 2X22PIN DVP را اختصاص داده است ، که برای برخورد با محصولات سری MU960 که از DVP پشتیبانی می کنند اختصاص دارد.

با توجه به اطلاعات رسمی MAX96706، MAX96706 در اصل برای جفت سازی با سریالیزرهای MAX96705-MAX96711 استفاده می شود.و همچنین می تواند با سایر سریالیزرهای GMSL برای اجرای عملیات تعاملی استفاده شود، اما در این زمان، قبل از استفاده، برخی محدودیت ها وجود دارد.کاربران باید به دقت از الزامات رسمی صفحه داده های همتایان MAXM و وب سایت رسمی راهنمایی های QA پیروی کنند.. طراحی

هر بار که سوئیچ های DIP از صفحه Deserializer تنظیم می شوند، صفحه نیاز به قدرت مجدد برای ایجاد تنظیمات فعلی به اثر می افتد.
